製品情報
床面の吹抜け部や工場のピットの開口部用として、シャッターを水平方向に開閉することができます。開閉機構は電動式になります。特殊仕様として曲線部分を含む施工も可能ですが、Rレールの半径は500mm以上とします。
なお、ご設計に際しては、状況に応じて特殊仕様となりますので、最寄りの当社営業所までお問い合わせください。
また、開閉機構が特殊なため、定期点検と消耗部品（摩擦板）の交換が必要となります。
I-70型（水平引） スラット
I-70型
(mm)
| 板 厚 | 1.6 |
| ピッチ | 70 |
| 高 さ | 15 |
| 重 量 | 24 |

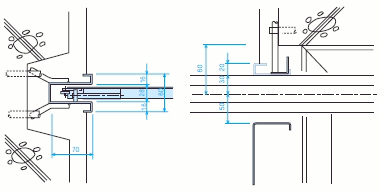

納り図
| 能力限界表 | 納まり詳細図 |
|
※ 垂直部分の面積は7.5 以下とします。 |
(mm) |
