住宅用オーバードア「シュネルスピッツ」
機能／
断熱
電動
ドイツ・ハーマングループとの業務提携第3弾製品。
住宅用ガレージに特化した意匠性、性能、安全性に優れたオーバードアです。
特長
スタイリッシュなパネルデザイン
|
①マイクログレイン 表面は滑らかにエンボス加工された波型を特徴とし、魅力的な光と影の効果を作り出します。 パネル形状：Lリブ 【カラー】 |
|
|
②ウッドグレイン 木目調のエンボス加工が特徴。 パネル形状：Ｍリブ、Ｓパネル 【カラー】 |
|
|
③デコグレイン 木質調の高級感を演出します。 パネル形状：Ｍリブ、Ｓパネル |
|
|
【表面仕上げ】 |
|
|
【表面仕上げ】 |
|
優れたパネル構造
2層パネル内に発泡ウレタンを充填することにより、高い断熱性とともに高い耐風圧性を実現しました。
高い安全性
自動ロックシステム
ドアは全閉するとロック装置により自動でロックされます。
ロックされると、外部よりドアを手で開けることはできません。
機械式にロックしますので、停電になった場合も機能しています。
パネルの指詰め防止
パネル同士のかみ合わせ部は、指が入らない構造になっており安全です。
サイドフレームのトラップガード
サイドフレームは上から下へ通しで設置してあり、パネルと躯体の隙間に指が入らない様に塞いでいます。
スプリング安全装置を内蔵したスプリング技術
上部の両サイドにねじりコイルスプリングを配置し、スプリング安全装置を備えています。(Nトラックのみ)
万が一スプリングが破損した場合も、すぐにドアをロックして。ドアの急降下を防ぎます。
ドアトラックローラー
トラックローラーは樹脂でモールドされており、走行音を抑えています。
また、ローラーホールダーでドアが脱落するのを防いでいます。
多彩なオプション
明かり窓
ハーマン社独自の技術により、傷が付きにくいデュラテック加工を窓に施しています。
| 明かり窓 |
|

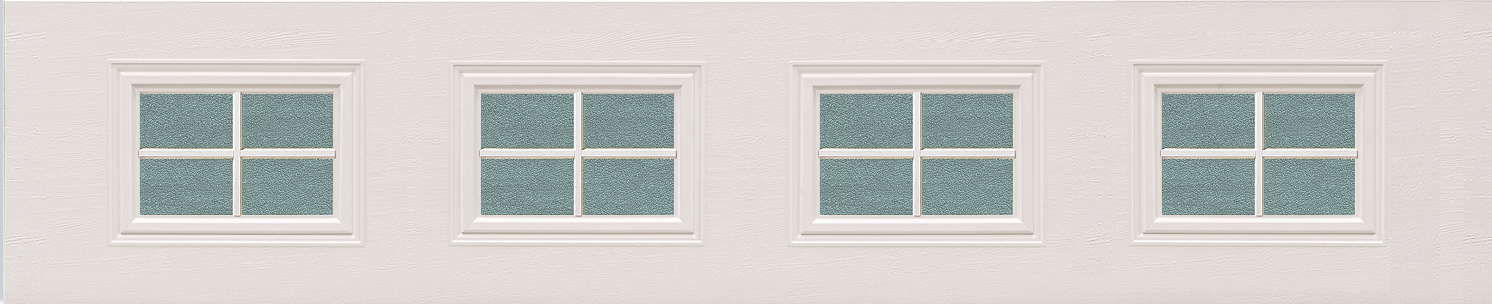

| アルミニウムフレーム | クラシックグレイジング |
 |
S0  S1  S2  |
| 開放装置(外部施錠切換錠) 停電などの緊急時、内部からは手動切換操作ヒモを引くことにより、手動でドアを開放することができます。(標準) 外部からはオプションの外部施錠切換錠を付けることにより、外部ハンドルの施錠を解錠してハンドルを回すと、手動で開放することができます。 |
|
外部ハンドル |
内部ハンドル |
仕様
| 設計範囲 | 開口幅 2,000 mm～6,000 mm 開口高さ1,745 mm～3,030 mm |
| 納まり | スタンダードタイプのみ(名称はNトラック) 大開口の場合にはシャフト、レール構造が異なるNトラックWとなる。 |
| 性能値 | 断熱性能：0.9w/㎡K 耐風圧性能：700Pa(全閉時) 開放速度：9.5～11.5m/分 閉鎖速度：5～5.5m/分 |
| オプション | 明かり窓、外部施錠切換錠、無線装置 |
