可動式防煙たれ壁 ケムパネル
機能／
垂れ壁
防火・防煙
ビル火災時の煙の流動拡散を防ぐ可動式の防煙たれ壁。防煙パネルは平常時には天井の一部として納まっています。
ビル火災時の煙の流動拡散を防ぐ省スペース・高機能、可動防煙たれ壁
火災時に煙感知器と連動して自動的にパネルが降下し、天井を伝って流動する煙に対し防煙区画を形成して、避難及び消火活動を助けます。
特長

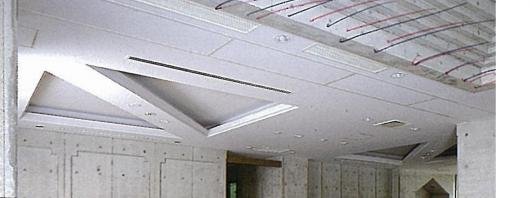

- 防煙パネルは平常時には天井の一部として天井面に納まっています。
- 連動機構により、1つの自動閉鎖装置で10枚までの防煙パネルを自重降下(回転)させることができます。
- フレームはアルミ合金押出型材を使用していますので軽量で美しい納まりとなります。
- パネル部には、天井材と同じ不燃材料が使用できます。
- 防災性能評定品 BCJ-防炎-319
仕様
| 本体ケース化粧枠 可動回転パネル化粧枠 |
アルミニウム合金押出型材 |
| 表面仕上 | 天井仕上材（別途工事） |
| 本体ケース | スチール（0.6t） |
| ケース補強材 | スチール（1.6t） |
| 自動閉鎖装置 | 通電作動型 定格電圧 DC24V 定格電流 0.9A |
| 操作方法 | 降下（回転）：煙感知器連動/手動閉鎖装置操作 復帰収納：降下順序と逆の順序で押し上げる |
設計範囲(ｍｍ）
| 開口高さ | 508 | 608 | 708 | 808 |
| 開口幅 | 750 ～ 15,000 | 750 ～ 16,000 | 750 ～ 13,000 | 750 ～ 12,000 |
| パネル長さ | 750 ～ 1,500 | 750 ～ 1,400 | 800 ～ 1,300 | 850 ～ 1,200 |
※１つの自動閉鎖装置で降下（回転）できるパネルは10枚までです。
※パネルの割付や割付による設計範囲については、カタログをご参照願います。

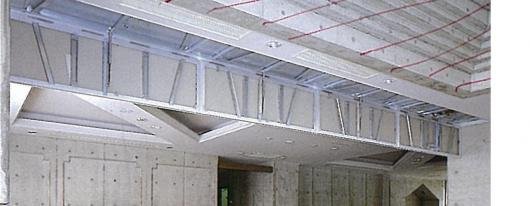

↓降下時
