可動式防煙たれ壁 ケムカーテン
機能／
垂れ壁
防火・防煙

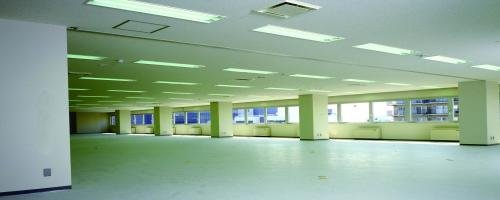

ビル火災時の煙の流動拡散を防ぐ可動式の防煙たれ壁。防煙スクリーンは平常時には天井内のケースに巻き取って収納されています。
ビル火災時の煙の流動拡散を防ぐ省スペース・高機能、可動防煙たれ壁
火災時に煙感知器と連動して自動的にシートが降下し、天井を伝って流動する煙に対し防煙区画を形成して、避難及び消火活動を助けます。
特長
- ガイドレールは固定型と収納型があり、収納型はＬ字十字など多様な連装納まりに対応できます。
- ガイドレール収納型は、通常ガイドレールが天井内に収納されていますので、壁や柱に埋め込む必要がありません。
また、ガイドレールに取り付けた気密材（不燃シート）が気密性を高め、降下時の緩衝材として働きます。 - 防煙スクリーンは平常時には天井内のケースに巻き取って収納されていますので、天井空間が広がります。
- 防災機器性能評定品 BCJ評定－BE0021－03
仕様（ガイドレール固定型・収納型共通）
| 本体(防煙スクリーン） | ガラスクロス〔不燃材料認定番号：ＮＭ－１８６０〕 |
| ケース | スチール（1.6t） |
| まぐさ・座板・ガイドレール | スチール（1.6t）／ステンレス（1.5t） |
| 自動閉鎖装置 | 通電作動型 定格電圧 DC24V 定格電流 0.133A |
| 操作方法 | 降下：煙感知器連動／手動閉鎖装置操作 復帰収納：ハンドル操作(手動）／２点押ボタンスイッチ(電動） |
設計範囲(ｍｍ）
| ガイドレール固体型 | ガイドレール収納型※ | |
| 開口幅 | 1,000～10,000 | 1,210（1,400）～10,000 |
| 開口高さ | 500～1,100 | 500～850 |
※１.上表（ ）内は片側固定レール時を示します。
2.ⓦ10,001mm以上は連装納まりとなります。
3.ガイドレール収納型ⓦ＝(Ⓗ+105)×2(mm)以上。

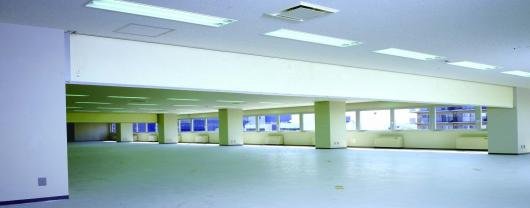

↓動作後
