製品情報
エレベータ前などの遮煙性能が必要な場所に設置する防火戸です。
特長
- 特定防火設備です。
- 手動で軽く開放できます。また避難方向に開くので、車イスでもスムーズに避難できます。
- 常時開放式のオーレⅡ・ＴＳ防煙ドアでは、戸袋収納時に枠側に気密材がなく、スッキリした納まりです。

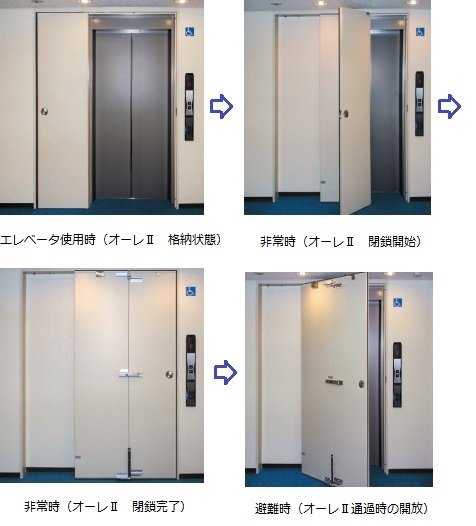

- オーレⅡは、扉を折りたたんで収納するので少ないスペースで機能を発揮できます。
- 防犯窓（網入ガラス（ファイアライト8mm：この場合は防火設備）、消防ホース引込口を設置できます。
- 潜り戸の設置が可能です。（下框の有無、避難方向が選択できます。）
- つぶし枠・FB枠が利用できます。（※）
- 化粧シート貼り、石貼りに対応可能です。（※）
※納まりにより、対応可能な範囲がありますので、お問合せください。
オーレⅡ
片開き
| 設計範囲 | 潜り戸なし | 開口幅 790～3,000mm 開口高さ 1,800～3,000mm 扉厚 45～65mm（サイズにより異なります） |
| 潜り戸付 | 開口幅 1,495～3,000mm 開口高さ 2,045～3,000mm 扉厚60、65mm（サイズにより異なります） |
|
| 金物等 | ・扉側に気密材 ・空錠（ラッチ付） ・オートヒンジ ・堀込引手 ・フラット金具 | |
両開き（折り戸＋開き戸）
| 設計範囲 | 潜り戸なし | 開口幅 1,140～6,000mm 開口高さ 1,800～3,000mm 扉厚 45～65mm（サイズにより異なります） |
| 潜り戸付 | 開口幅 2,260～6,000mm 開口高さ 1,800～3,000mm 扉厚 60、65mm（サイズにより異なります） |
|
| 金物等 | 扉側に気密材 ・空錠（ラッチ付） ・オートヒンジ ・堀込引手 ・フラット金具 | |
両開き（折り戸＋折り戸）
| 設計範囲 | 潜り戸なし | 開口幅 1,600～6,000mm 開口高さ 1,800～3,000mm 扉厚 45～65mm（サイズにより異なります） |
| 潜り戸付 | 開口幅 2,945～6,000mm 開口高さ 1,800～3,000mm 扉厚 60、65mm（サイズにより異なります） |
|
| 金物等 | ・扉側に気密材 ・空錠（ラッチ付） ・オートヒンジ ・堀込引手 ・フラット金具 | |
潜り戸仕様
| 設計範囲 | 開口幅 750～ 900mm 開口高さ 1,800～2,000mm 扉厚 40mm |
| タイプ | 下框あり、下框なし ※下框なしのタイプは、戸先扉のみ設置可能です。 |
| 金物等 | ・扉側に気密材 ・空錠（ラッチ付） ・オートヒンジ |
ＴＳ防煙ドア
常時閉鎖式
【 】内は軽量ドア
| 設計範囲 | 片開き 開口幅 750～3,000mm 【750～1,100mm】 開口高さ 1,800～3,000mm 【1,800～2,500mm】 両開き 開口幅 1,200～6,000mm 【1,200～2,200mm】 開口高さ 1,800～3,000mm 【1,800～2,500mm】 扉厚 40～80mm（サイズ、納まり、種類により異なります）【36～50mm】（納まり、種類により異なります） |
| 金物等 | ・枠側に気密材 ・ドアクローザー ・レバーハンドル錠（ラッチ付、ドアボトム）など |
常時開放式(戸袋付）
●片開き
| 設計範囲 | 潜り戸なし 開口幅 750～3,000mm 開口高さ 1,800～3,000mm 潜り戸付 開口幅 1,150～3,000mm 開口高さ 2,045～3,000mm |
| 金物等 | ・扉側に気密材 ・オートヒンジ ・空錠（ラッチ付） |
●両開き
| 設計範囲 | 潜り戸なし 開口幅1,200～6,000mm 開口高さ 1,800～3,000mm 潜り戸付 開口幅1,500～6,000mm 開口高さ 2,045～3,000mm |
| 金物等 | ・扉側に気密材 ・オートヒンジ ・空錠（ラッチ付） |
●潜り戸仕様
| 設計範囲 | 開口幅 750～ 900mm 開口高さ 1,800～2,000mm 扉厚 40mm |
| タイプ | 下框あり、下框なし |
| 金物等 | ・空錠（ラッチ付） ・オートヒンジ |
