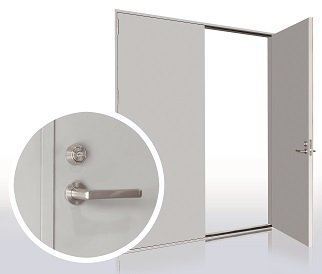

ＴＳウォータータイト（ＳＬタイプ）
特長
フェーズフリー認証を取得しました。
通常のドアと同じレバーハンドル操作で開閉でき、水害発生時に操作不要で、止水性能を発揮します。
特許 第6473600
電気錠、窓付き仕様も対応可能
| 納まり | 片開き | 両開き |
|---|---|---|
| 止水高さ | 3,000ｍｍ | 3,000ｍｍ |
| 寸法 | 幅 1,100ｍｍ 高さ 2,400ｍｍ |
幅 2,200ｍｍ 高さ 2,400ｍｍ |
| 金物（吊り金物） | 面付丁番 | 面付丁番 |
| 金物（錠・ハンドル） | 止水錠 | 止水錠 |
| 閉鎖方法 | 不要 | 不要 |
| 止水性能 | 0.02㎥/h･㎡（20リットル/h･㎡） | 0.1㎥/h･㎡（100リットル/h･㎡） |

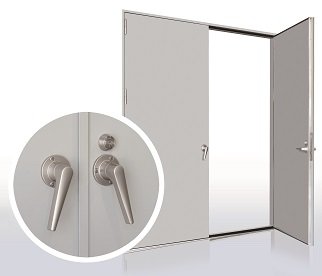

ＴＳウォータータイト（ＰＧタイプ）
特長
グレモン付きドアと同じ操作で開閉でき、水害発生時にハンドル操作で、止水性能を発揮します。
特許 第6473633
| 納まり | 片開き | 両開き |
|---|---|---|
| 止水高さ | 3,000ｍｍ | 3,000ｍｍ |
| 寸法 | 幅 1,050ｍｍ 高さ 2,400ｍｍ |
幅 2,100ｍｍ 高さ 2,400ｍｍ |
| 金物（吊り金物） | 面付丁番 | 面付丁番 |
| 金物(錠・ハンドル） | 止水グレモン | 止水グレモン |
| 閉鎖方法 | グレモンハンドル操作 | グレモンハンドル操作 |
| 止水性能 | 0.02㎥/h･㎡（20リットル/h･㎡） | 0.02㎥/h･㎡（20リットル/h･㎡） |
| SLタイプ （片開き） |
SLタイプ (両開き） |
PGタイプ (片開き） |
PGタイプ (両開き） |
PGタイプ (両開き水密W-5） |
|
| 気密性 | A-4 | A-4 | A-4 | A-4 | A-4 |
| 水密性 | W-4 | W-4 | W-5 | W-2 | W-5 |
| 耐風圧性 | S-5 | S-5 | S-6 | S-6 | S-6 |
| 止水ドア（ＳＬタイプ） | 止水ドア（ＰＧタイプ） |
 |
 |
水防扉Ⅱ
特長
連動締りのグリップハンドル操作で止水性能を発揮します。水防扉より素早い操作が可能です。
| 納まり | 片開き | 両開き |
|---|---|---|
| 止水高さ | 3,000ｍｍ | 3,000ｍｍ |
| 寸法 | 幅 1,030ｍｍ 高さ 2,350ｍｍ |
幅 2,130ｍｍ 高さ 2,350ｍｍ |
| 金物（吊り金物） | 二軸丁番 | 二軸丁番 |
| 金物(錠・ハンドル） | 連動締まりグリップハンドル | 連動締まりグリップハンドル |
| 閉鎖方法 | グリップハンドル操作 | グリップハンドル操作 |
| 止水性能 | 0.02㎥/h･㎡（20リットル/h･㎡） | 0.02㎥/h･㎡（20リットル/h･㎡） |
水防扉
特長
丸ハンドル操作による連動締まり機構で、高い止水性能を実現します。
| 納まり | 片開き |
|---|---|
| 止水高さ | 2,200㎜ |
| 寸法 | 幅 1,200㎜ 高さ 2,200㎜ |
| 金物（吊り金物） | 可動PH |
| 金物（錠・ハンドル） | 連動締まり丸ハンドル |
| 閉鎖方法 | 丸ハンドル13回転 |
| 止水性能 | ゼロ(実験値）（6点締り） |
| 水防扉Ⅱ | 水防扉（６点締り） |
 |
 |
